EmCORE-i9651

Wertos

Пьянь местная
Регистрация
13 Апр 2007
Сообщения
178
Реакции
39
Два раза указал, второй большими буквами: он на ком2, вот и работаешь как с ком2
ммм.... а почему такое заключение ? По мне так это совершенно отдельный порт... Я не спорю... Просто хочу понять...
Почему я так подумал, объясняю... На мамке есть перемчка для переключения режима работы COM2, так вот, этот COM2 может работать в 3х режимах - RS232/RS422/RS485
CON1, имхо опять же, совершенно отдельный порт, который не настраивается и работает в режимах RS422/RS485
Вот


metsys

Хранитель порядка
Регистрация
27 Апр 2014
Сообщения
592
Реакции
655
RS422/RS485 это тот же RS232, только с одним отличием, они соединены (согласованы) с RS232 как правило через операционные усилители. Чтобы не миксовать сигнал с чистого ком2 на разъёме DB9 с сигналами поступающими тудаже через конвертер с CON1 и сделали джампер.

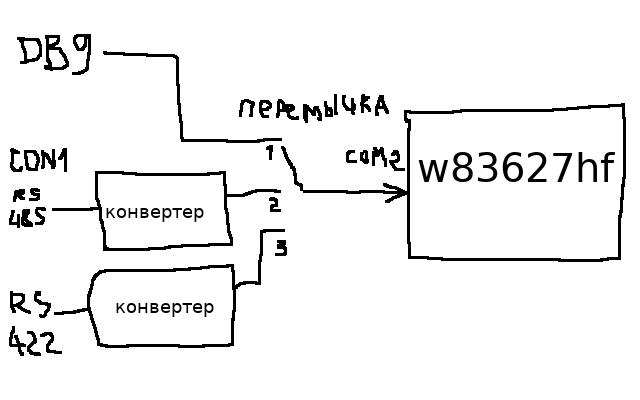

похожая схема

Последнее редактирование:

Wertos

Пьянь местная
Регистрация
13 Апр 2007
Сообщения
178
Реакции
39
@metsys т.е. CON1 висит на COM2 только через согласование ?
Т.е. что получается, когда я ставлю перемычку COM2 на RS485 они как бы раюотают в параллель(только через преобразователь) ?
Типа так ?


metsys

Хранитель порядка
Регистрация
27 Апр 2014
Сообщения
592
Реакции
655

Wertos

Пьянь местная
Регистрация
13 Апр 2007
Сообщения
178
Реакции
39
@metsys когда я переключаюсь на 485 разъём COM2 не задействован получается ?


metsys

Хранитель порядка
Регистрация
27 Апр 2014
Сообщения
592
Реакции
655
да, так должно быть по логике.
Только разъем db9 отключается, а не программный порт ком2


Wertos

Пьянь местная
Регистрация
13 Апр 2007
Сообщения
178
Реакции
39
Блин, хрень какая то... Ничего комовского нет под рукой проверить твою теорию, на счёт отключения разъёма ком2...


metsys

Хранитель порядка
Регистрация
27 Апр 2014
Сообщения
592
Реакции
655

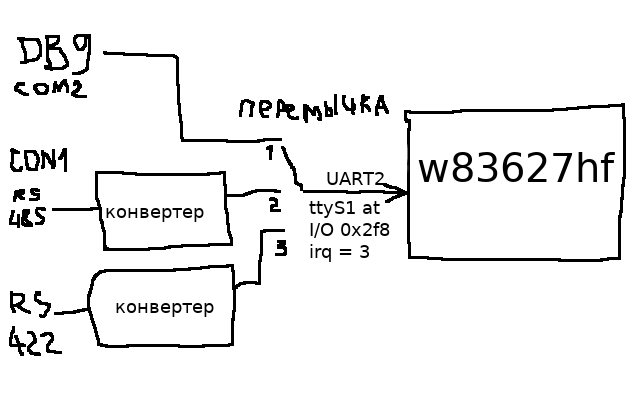

немного поправил


Wertos

Пьянь местная
Регистрация
13 Апр 2007
Сообщения
178
Реакции
39
@metsys завтра поищу какой нибудь U.S. Robotics, отпишусь попозже... Спасибо !
