EmCORE-i9651

Wertos

Пьянь местная
Регистрация
13 Апр 2007
Сообщения
178
Реакции
39

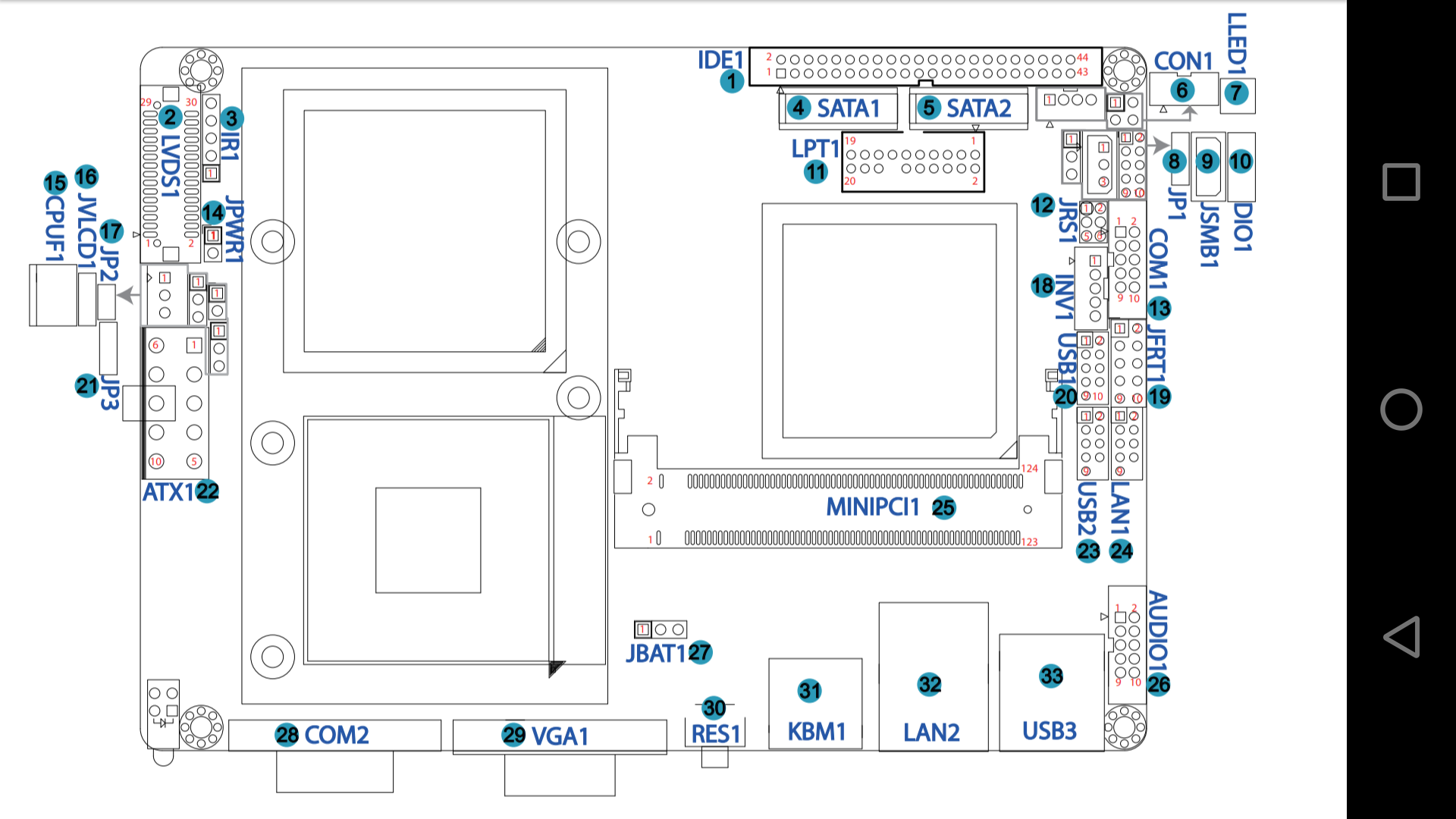

Приобрёл такую плату - EmCORE-i9651
Всю что есть инфу по ней нашёл по ссылкам ниже, больше ничего не нашёл !
Для просмотра ссылки Войди или Зарегистрируйся
Для просмотра ссылки Войди или Зарегистрируйся
Для просмотра ссылки Войди или Зарегистрируйся
Ну и собственно интересует чип w83627hf
Для просмотра ссылки Войди или Зарегистрируйся

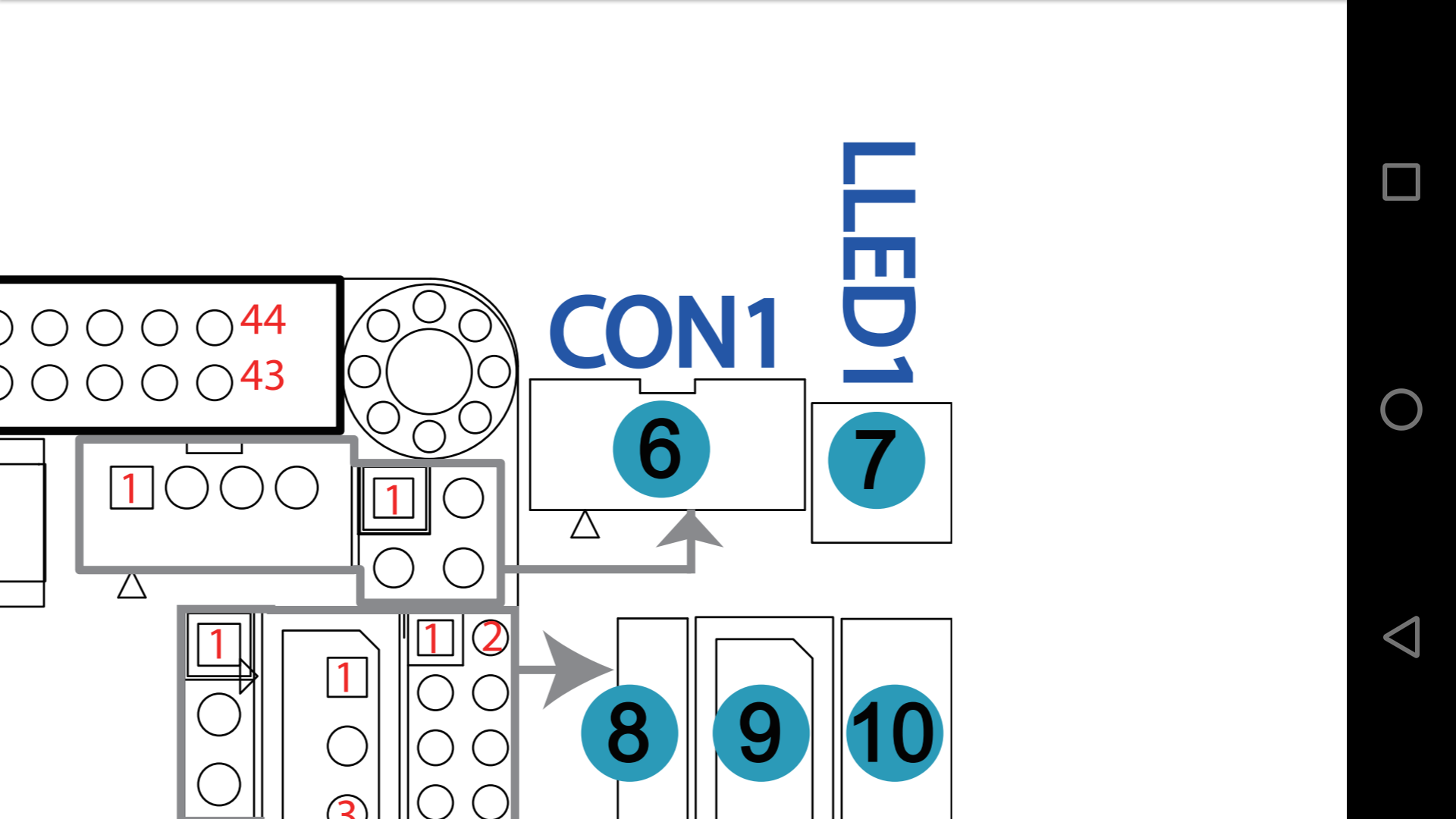

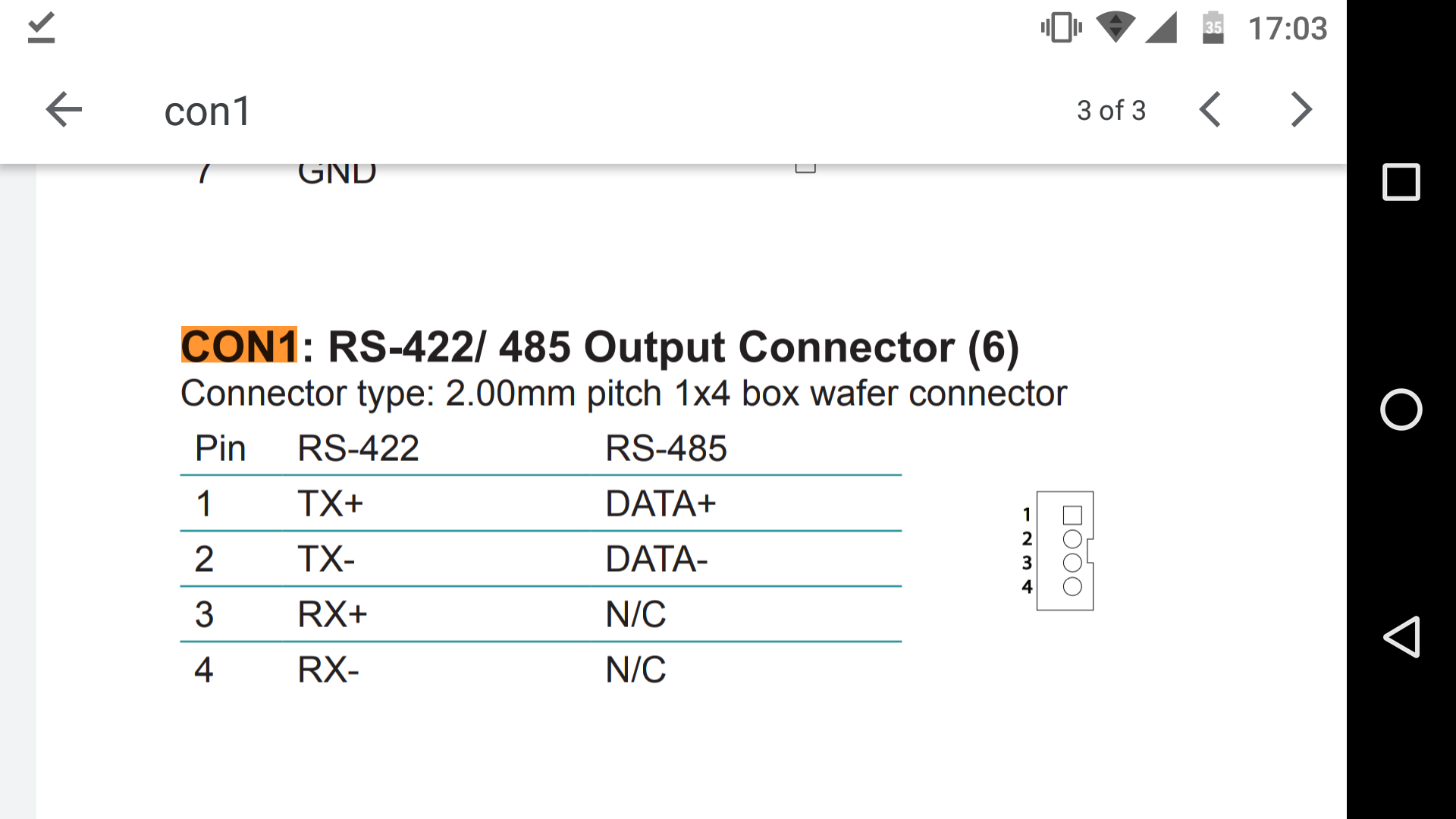

Судя по диаграмме ввод/вывод на нём основан. И вот столкнулся я с такой проблемой... На плате есть CON1 который может быть rs422 или rs485(который собственно мне и нужен). В BIOS настроек этого порта нет, есть только com1/2 и lpt
Код:
~# dmesg | grep tty
[    0.367084] printk: console [tty0] enabled
[    0.840918] 00:03: ttyS0 at I/O 0x3f8 (irq = 4, base_baud = 115200) is a 16550A
[    0.861578] 00:04: ttyS1 at I/O 0x2f8 (irq = 3, base_baud = 115200) is a 16550A

~# cat /proc/tty/driver/serial
serinfo:1.0 driver revision:
0: uart:16550A port:000003F8 irq:4 tx:0 rx:0
1: uart:16550A port:000002F8 irq:3 tx:0 rx:0
2: uart:unknown port:000003E8 irq:4
3: uart:unknown port:000002E8 irq:3

~# ls /dev | grep ttyS
ttyS0
ttyS1
ttyS2
ttyS3

~# stty -F /dev/ttyS2 9600
stty: /dev/ttyS2: Ошибка ввода/вывода
~# stty -F /dev/ttyS3 9600
stty: /dev/ttyS3: Ошибка ввода/вывода
~# stty -F /dev/ttyS0 9600
~# stty -F /dev/ttyS1 9600
Сейчас в биосе включены com1/2 и отключен LPT...
Собственно вопрос - как найти этот порт(con1 на схеме) и как с ним работать ?


metsys

Хранитель порядка
Регистрация
27 Апр 2014
Сообщения
592
Реакции
655
Код:
2 x COM port (COM1: RS-232; COM2: RS-232/422/485)


Последнее редактирование:

metsys

Хранитель порядка
Регистрация
27 Апр 2014
Сообщения
592
Реакции
655

Wertos

Пьянь местная
Регистрация
13 Апр 2007
Сообщения
178
Реакции
39
@metsys да понятно, видел я это ! Где это устройство в /dev например, или в диспечере оборудования ?
com1/2 есть, других комов нет !


metsys

Хранитель порядка
Регистрация
27 Апр 2014
Сообщения
592
Реакции
655
:facepalm:
COM2: RS-232/422/485


Wertos

Пьянь местная
Регистрация
13 Апр 2007
Сообщения
178
Реакции
39
@metsys COM2 и COM1 - Это вот такие, они на мамке есть
cretsiz-kargo-5-adet-yeni-rs232-seri-port-konnektörü-db9-kadın-soket-kabuk-plastik-fiş-konnektörü-9pin-com-soket-adaptörü.jpg

Я тебе говорю про CON1 !


metsys

Хранитель порядка
Регистрация
27 Апр 2014
Сообщения
592
Реакции
655

Wertos

Пьянь местная
Регистрация
13 Апр 2007
Сообщения
178
Реакции
39
Отлично, он есть на плате, я это знаю... Всё хорошо, выдохнем, расслабимся.... :)
Где он в устройствах ? Его или нет, или я не знаю как он там называется... Поэтому и спрашиваю, как с ним работать то ?!


metsys

Хранитель порядка
Регистрация
27 Апр 2014
Сообщения
592
Реакции
655
Два раза указал, второй большими буквами: он на ком2, вот и работаешь как с ком2
